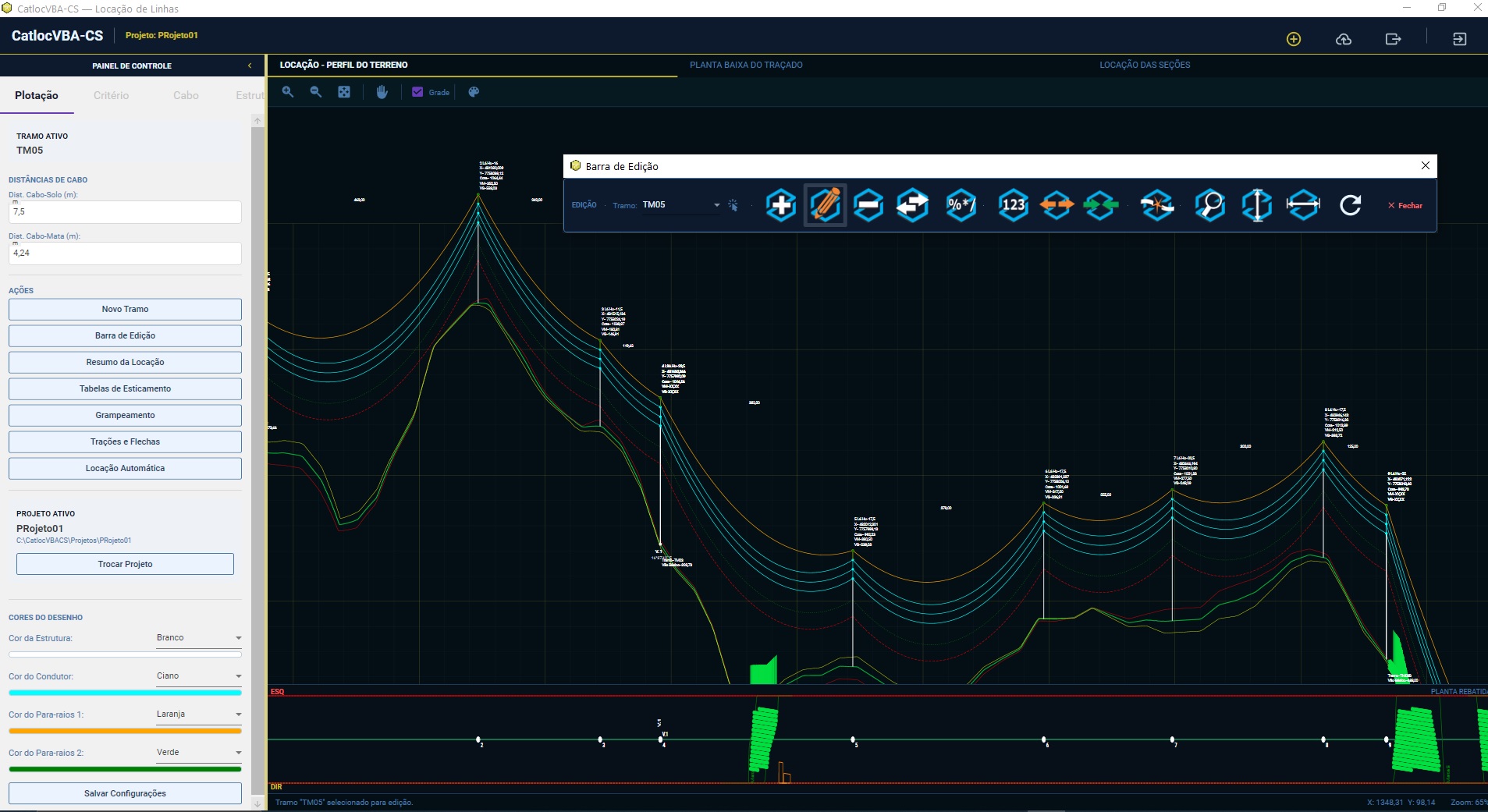

CatlocVBA-CS - Software de Locação de Linhas de Transmissão em C#

Objetivo

O CatlocVBA-CS é o mais novo Software de locação de Linhas de Transmissão em Windows, sucessor do antigo CatlocVBA (VBA/AutoCAD). O programa cobre todo o fluxo de trabalho de locação: cadastro de cabos e critérios, plotação de Perfil & Planta de terreno, Criação de estruturas, planta baixa georreferenciada, exportação para DXF/KML, Definição dos Pés das estruturas seções/gabaritos (módulo incorporado do antigo SecaoLOC).

Funcionalidades Principais

Cadastro de critérios de cálculo, cabos Condutores e Para-raios
Cálculo das Pressões de Vento
Cadastro de estruturas (torres/postes)
Locação de tramos de forma manual ou automática
Locação de toda a linha de forma automática, com a verificação de distância de obstáculos e otmização das estruturas por custo
Geração do perfil de terreno e planta baixa georreferenciada
Locação de seções e gabaritos de estruturas (módulo incorporado do antigo SecaoLOC)
Verificação de distâncias de segurança NBR-5422 e cálculo de rompimento do cabo
Geração das tabelas de Grampeamento e Esticamento dos cabos Condutores e Para-raios
Exportação do desenho do Perfil e Planta para arquivo DXF, para ser formatado conforme o padrão da concessionária
Exportação do desenho 3D para arquivo DXF, para ser formatado conforme o padrão da concessionária
Exportação do KML 3D para o programa Google Earth
Exportação do desenho da Planta do traçado para arquivo DXF, para ser formatado conforme o padrão da concessionária
Cálculo de Esforços dos Postes de Concreto
Cálculo Térmico do Condutor conforme IEE-738
Cadastro dos proprietários dos terrenos cruzados pela Linha de Transmissão e criação dos memoriais descritivos dos mesmos
Desenho e Cadastro do PBZPA dos aeródromos
